本史料は、江戸時代に調査、記録された真田丸跡の絵図です。諸国古城之図は、江戸時代に広島藩浅野家が編纂したもので、軍学の研究に用いられたと推定されています。このうち、真田丸図については、現地におもむいて調査がなされ、その結果が絵図として残されたものであることから、現在では失われてしまった江戸時代の真田丸跡を知る貴重な手掛かりといえます。
この絵図をみると、真田丸跡の背後（北側）には、「大和道〔やまとみち〕」が走り、西の両側は「畑」、東の両側は「浅田」と記録されています。これは大坂城の惣構〔そうがまえ〕の堀跡であり、幅は200メートルにも及び、現在では長堀通りに変貌していますが、８車線の広大な道路幅は、惣構堀〔そうがまえぼり〕の偉容を今に伝えています。

そして真田丸跡は、西、北、東は崖となっており、とりわけ東側は二段の崖になっていたことがわかります。このうち、東側の一つ目の崖上は「此辺皆畑也」と書かれた平坦地になっており、現在では宰相山〔さいしょうやま〕の地名で呼ばれている場所にあたります。真田丸跡は、それよりもさらに一段上の崖の上にあったことがはっきりわかります（この一帯の地名は「真田山」）。
さらに興味深いのは、真田丸内部に、広さ８間の浅い堀で区画された「二十間程」の大きさの小曲輪〔しょうくるわ〕があることです。このことから、真田丸は二重構造になっており、本曲輪〔ほんくるわ〕が陥落しても、ここで抵抗を続けることが可能であったと考えられます。またこの小曲輪は、惣構の堀に侵入した敵に、有効な横矢（側面射撃）をかけることもでき、極めて機能的であったと推定されます。また真田丸の正面の堀跡は、一部が埋設された様子が窺われますが、絵図成立当時でも幅24間（約43メートル）ほどの規模の堀跡が残っていたようです。きわめて大きな堀を構えた城砦であったといえましょう。

この絵図に描かれる遺構のうち、南側の堀跡を除き、真田丸跡内部の曲輪跡と前面の堀跡や東側の崖跡などは、現在でもその痕跡を認めることができます。しかしながら、肝心の南側の巨大な堀跡は、完全に市街地化されはっきりしません。近年、地中レーダー調査が行われ、堀跡と思われる反応があったといいます。しかしながら、真田丸の実体解明は、今後の発掘調査などの成果を待つしかありません。
なお最近、松江市から本図と同系統の真田丸絵図が発見されました。本図に見られない新情報が含まれていますので、今後、本図と松江市発見の絵図との比較検討などが必要といえましょう。
※本資料は、現在パネルにて展示しています。

前者は、江戸時代に発掘、保存されてきたものであり、後者は平成２年（１９９０）の本丸発掘調査の時に出土したものです。ともに鱗が箆〔へら〕で線刻されており、これは織豊系城郭の鯱瓦の特徴といえます。また前者には金箔の痕跡はありませんが、後者には金箔と漆が残されています。

前者は、江戸時代に発掘、保存されてきたものであり、後者は平成２年（１９９０）の本丸発掘調査の時に出土したものです。ともに鱗が箆〔へら〕で線刻されており、これは織豊系城郭の鯱瓦の特徴といえます。また前者には金箔の痕跡はありませんが、後者には金箔と漆が残されています。

これは、豊臣秀吉の居城である京都伏見城の瓦と同笵（同じ型を用いて作成したもの）か、それに近いものと推定されています。真田氏は、文禄４年から慶長３年にかけて伏見城普請を命じられているので（ただし、文禄４年と慶長元年の普請は指月伏見城のもの。この城は慶長元年閏７月の大地震で倒壊し、それ以後は木幡山伏見城の普請）、この時の経験を活かし、上田城に改修を行ったのでしょう。
金箔瓦を葺くことは、豊臣政権の許可なくしては出来なかったといわれます。事実、現在金箔瓦が確認されている城郭は全国で４３ヶ所（２００９年のデータ）であり、そのすべてが織豊政権下の有力大名に限定されているのです。しかも、東国に限ってみると、徳川家康が支配した関東では一件も事例がなく、沼田・小諸・上田・松本・甲府・駿府・福島（越後）・会津若松には存在しており、まさに家康を取り囲むように配置されていることがわかります。

上田の城下町は、真田昌幸・信之二代にわたって整備されました。真田氏は北国街道を原町・海野町から城の北側（外堀の役割を持つ矢出沢川の内側）へ迂回させ、塩尻方面へと繋げる整備を行いました。それに伴い、太郎山麓の八ヵ村に対し、北国街道沿いに移転を命じたと伝わります。
八ヵ村は、真田氏に従って矢出沢川の南、上田城下の北国街道沿いに移転し、城下を形成します。これを城下囲いの八ヵ村といいます。その様子を描いたのが本図です。これは天保１４年（１８４３）８月１２日に、御城地元塩尻組十二ヵ村惣代下塩尻村庄屋瀧澤半右衛門らが連署で作成したもので、かつて村人が住んでいた場所と旧道を朱書きで、天保当時の村と街道を墨書で図示したものです。
城下囲いの八ヵ村とは、常田村、房山村・山口村（房山の枝郷）、鎌原村、西脇村・新町、諏訪部村、生塚村、秋和村のことです。この絵図によると、北国街道の古道は、かつて国分寺方面から染屋台の下の縁を北上し、向原で鳥居峠に続く上州街道と合流、そのまま太郎山麓の諸村（古町、房山岸、円明寺、新屋、堂屋敷、寺川、内屋敷、六工（六九・ろっく））を経て塩尻に抜けていました。

そして移転に従った八カ村に対して真田氏は、屋敷年貢などの免除特権を与えました。なお村々は、鎮守などをそのまま故地に残し移転しており、現在でもと太郎山麓には神社などが点在。旧村があった古地名も、一部を除き、そのほとんどが現存しています。

上田城は、天正１１年（１５８３）、上杉景勝に備えるため、徳川家康が真田領の尼が淵に築城し、真田昌幸を配備したものです。まもなく上田城は、徳川氏から真田氏に下賜され、その本拠地となり、同１３年の第一次上田合戦の際に、上杉氏の援軍によって改修されています。つまり真田昌幸は、労せずして巨大な城を入手したことになるわけです。

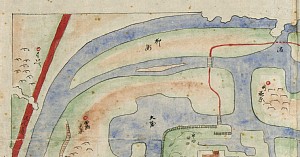

ところが、真田時代の上田城と城下の様子は史料がなく、ほとんどその実態は不明なのです。本図は、失われてしまった真田時代の上田の様子を描いたとされる唯一の絵図になります。原図は、松代藩佐久間氏の所蔵になるもので、その写しと明記されており、その写本は複数残されています。

特徴的なのは、上田城を「屋形」（館）と記述していること、その縄張りが現在の上田城とはまったく違っていること、また「大堀」（近世の千間堀）周辺の地形が相違していることなどです。

とりわけ外堀の島は、河川の中州の痕跡とみられ、「大堀」が矢出沢川と蛭沢〔ひるさわ〕川の流路を利用し、改修して築かれたことを示すものです。また「常田御屋敷」（現在の上田高校敷地）は、空堀だけで、水堀がめぐらされておらず、水堀の形成は真田昌幸時代より後の普請の可能性を示唆しています。このほかに、「すハべ」（諏訪部）を通る道には「しん道」（新道）の注記があり、松本方面に抜ける松本街道が真田昌幸時代に上田城外に敷設されたとあります。

さらに、真田信之時代に上田城下に移転したとされる八カ村（展示資料６８参照）のうち、西脇村、鎌原村、房山村、踏入村の四カ村については、それぞれ「西脇新家」「新鎌原」「新房山」「新家」とあり、すでに移転が始まっていたことが窺えます。とりわけ、踏入村と思われるところは「新家」とだけしか注記がなく、まだ成立してまもないころであり、村名もつけられていなかった様子が窺われます。

また「上田」という地名も記されています。「上田」の地名が確実な史料に登場する初見は、文禄４年（１５９５）のことです。本古図の精度については、なお検討の余地がありますが、古い情報が盛り込まれていることは事実でしょう。
